Objectif

Dans cet exercice nous allons créer un Operator simple avec le framework Kopf de ZalandoTech.

Kubernetes Operator Pythonic Framework

Le projet Kopf (nom abrégé de ce framework) est disponible sur https://github.com/zalando-incubator/kopf. Il est bien documenté et contient de nombreux exemples https://kopf.readthedocs.io.

Objectif de notre Operator

L’Operator que nous allons développer définira sa propre ressource que l’on appelera Database. Lorsqu’une ressource de ce type sera créée, l’Operator déclenchera automatiquement la création d’un Pod et d’un Service:

le Pod définissant un container basé sur l’image mongo ou mysql, en fonction de la valeur du champ type définit dans la ressource Database
le Service servant à exposer ce Pod à l’extérioeur du cluster

Ne vous inquiétez pas si ce n’est pas tout à fait clair, nous allons voir les étapes les unes après les autres.

CustomResourceDefinition (CRD)

Un Operator définit généralement ses propres ressources Kubernetes sur lesquelles il opère. La définition d’une nouvelle ressource Kubernetes est effectuée à partir d’une CustomResourceDefinition (ou CRD).

A l’aide de la commande ci-dessous, créez une CustomResourceDefinition définissant une ressource nommée Database, cette dernière définit un champ Type de type string.

$ kubectl apply -f - <<EOF
apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: databases.zalando.org
spec:
  group: zalando.org
  scope: Namespaced
  names:
    kind: Database
    plural: databases
    singular: database
    shortNames:
    - db
    - dbs
  versions:
  - name: v1
    served: true
    storage: true
    schema:
      openAPIV3Schema:
        type: object
        properties:
          spec:
            type: object
            properties:
              type:
                type: string
EOF

Vous obtiendrez la réponse suivante indiquant que la nouvelle ressource a été correctement créée:

customresourcedefinition.apiextensions.k8s.io/databases.zalando.org created

Un nouveau type de ressource existe maintenant dans le cluster. Nous allons définir un Operator qui va l’utiliser.

Code de notre Operator

Afin de déclencher des actions lors de la création ou de la suppression d’une ressource Database, nous allons utiliser le script python suivant, que nous sauvegarderons dans le fichier handlers.py:

import kopf
import kubernetes
import yaml

@kopf.on.create('zalando.org', 'v1', 'databases')
def create_fn(body, spec, **kwargs):
    # Get info from Database object
    name = body['metadata']['name']
    namespace = body['metadata']['namespace']
    type = spec['type']

    # Make sure type is provided
    if not type:
        raise kopf.HandlerFatalError(f"Type must be set. Got {type}.")

    # Pod template
    pod = {'apiVersion': 'v1', 'metadata': {'name' : name, 'labels': {'app': 'db'}}}

    # Service template
    svc = {'apiVersion': 'v1', 'metadata': {'name' : name}, 'spec': { 'selector': {'app': 'db'}, 'type': 'NodePort'}}

    # Update templates based on Database specification

    if type == 'mongo':
      image = 'mongo:4.0'
      port = 27017
      pod['spec'] = { 'containers': [ { 'image': image, 'name': type } ]}
      svc['spec']['ports'] = [{ 'port': port, 'targetPort': port}]
    if type == 'mysql':
      image = 'mysql:8.0'
      port = 3306
      pod['spec'] = { 'containers': [ { 'image': image, 'name': type, 'env': [ { 'name': 'MYSQL_ROOT_PASSWORD', 'value': 'my_passwd' } ] } ]}
      svc['spec']['ports'] = [{ 'port': port, 'targetPort': port}]

    # Make the Pod and Service the children of the Database object
    kopf.adopt(pod, owner=body)
    kopf.adopt(svc, owner=body)

    # Object used to communicate with the API Server
    api = kubernetes.client.CoreV1Api()

    # Create Pod
    obj = api.create_namespaced_pod(namespace, pod)
    print(f"Pod {obj.metadata.name} created")

    # Create Service
    obj = api.create_namespaced_service(namespace, svc)
    print(f"NodePort Service {obj.metadata.name} created, exposing on port {obj.spec.ports[0].node_port}")

    # Update status
    msg = f"Pod and Service created by Database {name}"
    return {'message': msg}

@kopf.on.delete('zalando.org', 'v1', 'databases')
def delete(body, **kwargs):
    msg = f"Database {body['metadata']['name']} and its Pod / Service children deleted"
    return {'message': msg}

Ce script n’est pas très compliqué, voyons les parties principales:

on définit la fonction déclenchée lorsqu’une ressource Database est créée:

@kopf.on.create('zalando.org', 'v1', 'databases')
def create_fn(body, spec, **kwargs):

on récupère les champs de la ressource Database et on s’assure que le type est renseigné

    # Get info from Database object
    name = body['metadata']['name']
    namespace = body['metadata']['namespace']
    type = spec['type']

    # Make sure type is provided
    if not type:
        raise kopf.HandlerFatalError(f"Type must be set. Got {type}.")

on définit un modèle pour le Pod de base de données et un autre pour le Service qui sera utilisé pour exposer le pod.

    # Pod template
    pod = {'apiVersion': 'v1', 'metadata': {'name' : name, 'labels': {'app': 'db'}}}

    # Service template
    svc = {'apiVersion': 'v1', 'metadata': {'name' : name}, 'spec': { 'selector': {'app': 'db'}, 'type': 'NodePort'}}

on ajout des éléments supplémentaires dans le modèle Pod et Service en fonction de la valeur du champ type

if type == 'mongo':
  image = 'mongo:4.0'
  port = 27017
  pod['spec'] = { 'containers': [ { 'image': image, 'name': type } ]}
  svc['spec']['ports'] = [{ 'port': port, 'targetPort': port}]
if type == 'mysql':
  image = 'mysql:8.0'
  port = 3306
  pod['spec'] = { 'containers': [ { 'image': image, 'name': type, 'env': [ { 'name': 'MYSQL_ROOT_PASSWORD', 'value': 'my_passwd' } ] } ]}
  svc['spec']['ports'] = [{ 'port': port, 'targetPort': port}]

on associe le Pod et le Service à la ressource Database. La suppression de cette ressource entrainera automatiquement la suppression du Pod et du Service

# Make the Pod and Service the children of the Database object
kopf.adopt(pod, owner=body)
kopf.adopt(svc, owner=body)

on appelle l’API Server et on lui demande de créer le Pod et le Service dont on a définit la spécification précédemment:

    # Object used to communicate with the API Server
    api = kubernetes.client.CoreV1Api()

    # Create Pod
    obj = api.create_namespaced_pod(namespace, pod)
    print(f"Pod {obj.metadata.name} created")

    # Create Service
    obj = api.create_namespaced_service(namespace, svc)
    print(f"NodePort Service {obj.metadata.name} created, exposing on port {obj.spec.ports[0].node_port}")

on définit la fonction déclenchée lorsqu’une ressource Database est supprimée

@kopf.on.delete('zalando.org', 'v1', 'databases')
def delete(body, **kwargs):

Création d’une image Docker

L’Operator est un process qui tournera dans un Pod. Il faut donc que l’on le package dans une image Docker. Nous utiliserons pour cela le Dockerfile suivant:

FROM python:3.7
COPY handlers.py /handlers.py
RUN pip install kopf kubernetes
CMD kopf run --standalone /handlers.py

Nous construisons ensuite l’image avec la commande suivante:

$ docker image build -t lucj/op-db:latest .

Attention: si vous voulez contruire et utilisez votre propre image Docker dans la suite, il vous faudra replacer l’utilisateur lucj avec votre propre utilisateur DockerHub dans tout ce qui suit.

Nous envoyons ensuite cette image le DockerHub:

$ docker image push lucj/op-db:latest

RBAC Rules

L’Operator que nous sommes en train de développer aura besoin des droits lui permettant de créer des ressources de type Pod et Service. Nous allons commencer par créer un ServiceAccount que nous utiliserons pour cet Operator:

$ kubectl apply -f - <<EOF
apiVersion: v1
kind: ServiceAccount
metadata:
  name: db-operator
EOF

puis nous associons ce ServiceAccount au role cluster-admin

$ kubectl apply -f - <<EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: db-operator
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
  - kind: ServiceAccount
    name: db-operator
    namespace: default
EOF

Attention: le Role cluster-admin donne, aux Pods qui l’utilisent, tous les droits sur le cluster. Dans un contexte de production, il faudrait définir un Role n’authorisant que les actions dont l’Operator a réellement besoin (principe de moindres privilèges).

Deployment de l’Operator

Nous déployons maintenant l’Operator avec la commande suivante:

$ kubectl apply -f - <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: op
spec:
  selector:
    matchLabels:
      app: op
  template:
    metadata:
      labels:
        app: op
    spec:
      serviceAccountName: db-operator
      containers:
      - image: lucj/db-op:latest
        name: op
EOF

puis nous vérifions ensuite que le Deployment et le Pod associé ont bien été crées:

$ kubectl get deploy,pod
NAME                       READY   UP-TO-DATE   AVAILABLE   AGE
deployment.extensions/op   1/1     1            1           5m54s
NAME                      READY   STATUS    RESTARTS   AGE
pod/op-5f578856fd-cmkv2   1/1     Running   0          5m54s

Test

Pour vérifier que notre Operator fonctionne correctement, nous allons créer une ressource Database avec la commande suivante:

$ kubectl apply -f - <<EOF
apiVersion: zalando.org/v1
kind: Database
metadata:
  name: mongo-db
spec:
  type: mongo
EOF

Nous pouvons ensuite vérifier que cela a bien déclenché la création d’un Pod et d’un Service:

$ kubectl get pod,svc
NAME                      READY   STATUS    RESTARTS   AGE
pod/mongo-db              1/1     Running   0          2m39s
pod/op-5f578856fd-cmkv2   1/1     Running   0          9m10s
NAME               TYPE      CLUSTER-IP     EXTERNAL-IP PORT(S)           AGE
service/kubernetes ClusterIP 10.96.0.1      <none>      443/TCP           14m
service/mongo-db   NodePort  10.105.157.68  <none>      27017:31480/TCP   2m39s

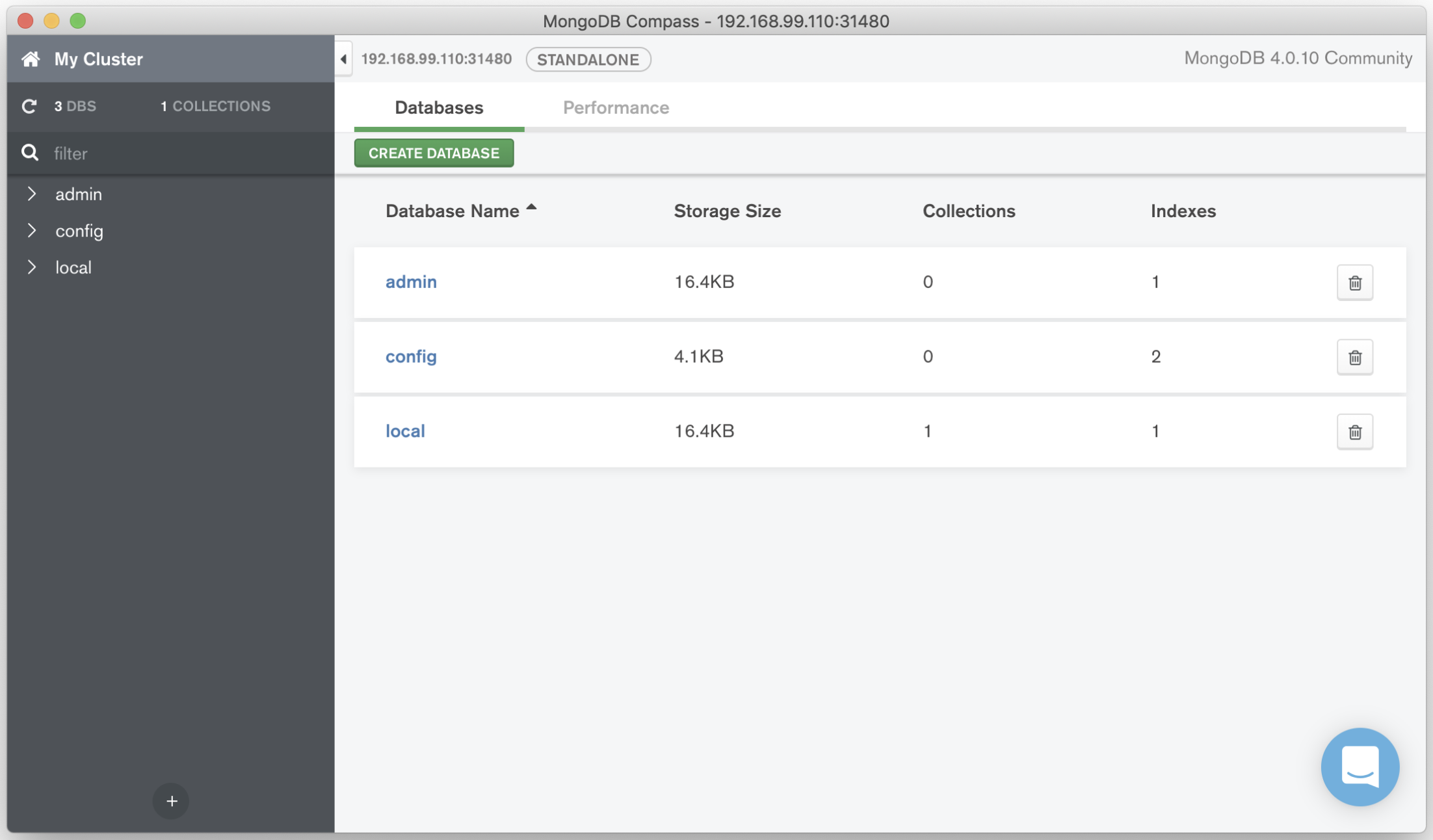

Comme le champ type de la ressource Database a comme valeur mongo, le Pod qui vient d’être créé est basé sur l’image mongo:4.0 (cela est déterminé par l’Operator). Nous pouvons alors utiliser le NodePort associé au service pour accéder à ce Pod depuis un client MongoDB:

Compass

Comme le Pod et le Service sont définis en tant qu’enfants de la ressource Database nous pouvons vérifier qu’ils sont supprimés avec celle-ci.

$ kubectl delete database mongo-db
database.zalando.org "mongo-db" deleted

$ kubectl get pod,svc
NAME                      READY   STATUS    RESTARTS   AGE
pod/op-5f578856fd-cmkv2   1/1     Running   0          11m
NAME                TYPE       CLUSTER-IP  EXTERNAL-IP PORT(S)   AGE
service/kubernetes  ClusterIP  10.96.0.1   <none>      443/TCP   16m

Nous pourrions également créer une ressource Database dont le champ type a pour valeur mysql. Notre Operator déclencherait automatiquement la création d’un Pod dont lequel tourne un container basé sur mysql:8, ainsi qu’un Service, de type NodePort pour l’exposer à l’extérieur du cluster.

En résumé

Cet exercice présente sur un exemple simple le fonctionnement d’un Operator et permet de démistifier un concept relativement avancé. Les choses importantes à retenir:

un Operator utilise généralement des ressources qui sont créées à partir de CustomResourceDefinition
un Operator contient toutes la logique d’administration d’une application
un Operator est un process qui tourne dans un Pod
un Operator communique avec l’API Server pour manipuler les ressources de base de Kubernetes (Deployment, Pod, Service, DaemonSet, StatefulSet, …)
